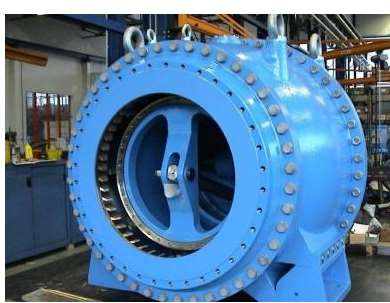

活塞式流量調節閥設計成具有高流量和高流量的氣穴，可有效避免氣穴的產生。內殼與外殼用流線型導筋連接，不銹鋼活塞可靠導向滑動，防止傾斜或操作不良。內殼的上游端面為球形，使水流成為一個漸進的過程。

　　由于活塞閥的特殊結構，根據不同的運行工況，可以通過閥門下游出口出口的出口部分來調節閥門的流量特性，達到好的流量調節效果，有四種類型的出口管制組成部分：

　　一、E型，具有切斷彎管和矯直的結構，并沿端座的下游端突然增加橫截面，以消除氣蝕損傷。

　　二、S型，在閉合導向部件上有一個開槽套筒。適用于流量控制、高壓差調節和足夠的背壓。其調節性與流體狀態相匹配，能取得較好的效果。

　　三、F型，在閥體出口處具有短擴散器的功能，適用于調節和啟閉場合，起到開關的作用。

　　此外，在活塞式流量調節閥的閥腔中活塞關閉的導向部分裝有防汽蝕多孔環網，適用于調節、抗汽蝕、高壓差和低背壓(在水庫入口處)，它的流量控制特性和操作條件進行了較好匹配，以消除空化效應。
